【服务三夏】@农机手们，乘坐式高速插秧机回转箱的分解与组装指南

插秧机回转箱，

会因为油封损坏导致回转箱进水，

进泥从而使回转箱齿轮生锈、磨损、卡滞，

因此需要分解回转箱更换新的部品和加注黄油。

@农机手们，快来看看如何操作。

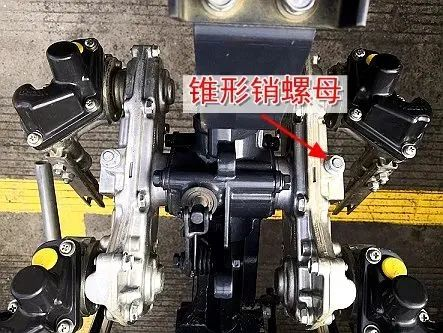

拆下锥形销螺母，用塑胶锤子敲打，取出锥形销。

卸下回转箱。

拆下插植臂、顶推凸轮。

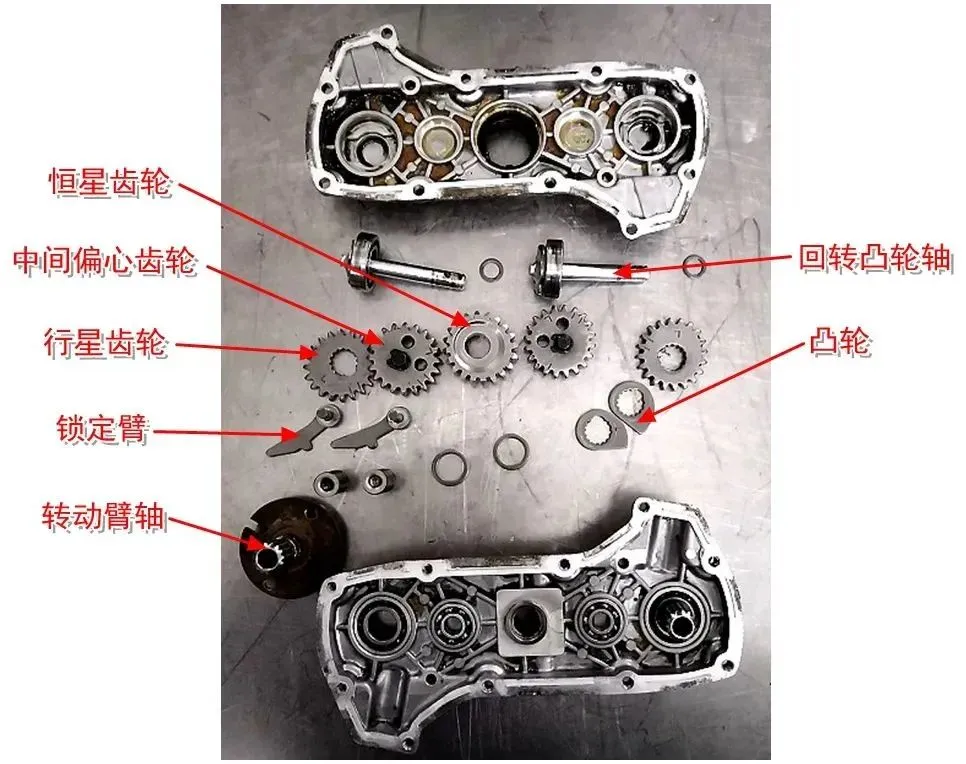

拆下转动臂轴及分解回转箱。

安装左右转动臂轴，凸轮、锁定臂。

安装行星齿轮。

安装中间偏心齿轮、恒星齿轮，

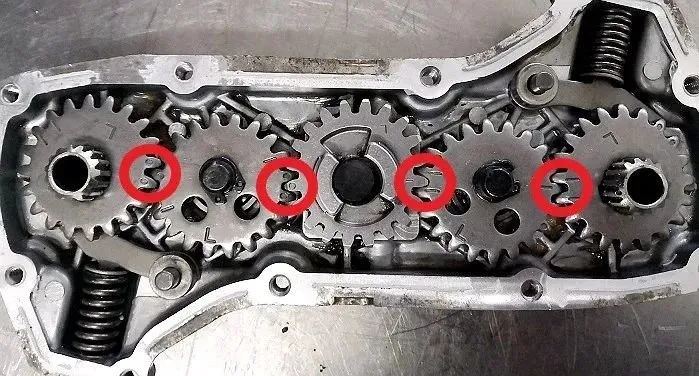

点对点、线对线从一边至另一边依次安装。

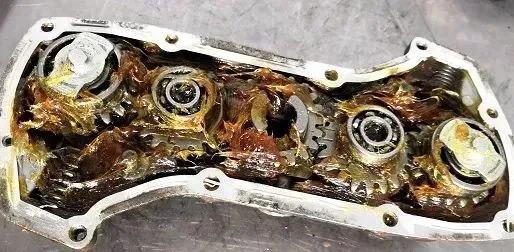

均匀涂抹黄油、密封胶后合上回转箱。

装入垫片和平键，组装顶推凸轮、油封。

回转箱组件如是右侧用，装时应看到顶推凸轮刻印[R]，回转箱组件如是左侧，装时应看到顶推凸轮刻印[L]。

组装后确认。

单手拿住回转箱，插植臂用另一手使其相反转动，如能转动属正常。
