中联重科拖拉机液压系统保养指南

一、准备工作

1

保养要点

液压系统

2

防护用具

手套等

3

主要工具、量具

游标卡尺、深度尺、开口扳手、梅花扳手、套筒等

4

辅料

研磨膏、煤油、抹布、毛刷、油盆等

二、检查保养步骤

第一步：做好安全防护

检查时应该做到安全防护，带上手套作业，并将电源总闸关闭。

第二步：对机具控制状态的检查保养

1、检查配套机具升降状态，操作正常时，只需做如下常规保养：

a：首次保养

①拖拉机工作50-60小时进行首次保养；

②液压油没有变质的前提下，放出液压油进行72小时的沉淀；

③将液压油加入液压油箱；

④油量不足时，需要添加同型号的液压油；

⑤更换液压油滤芯，去掉液压油滤芯外面的滤布。

b：第二次保养

①根据工作环境，一般拖拉机工作200-300小时之间进行二次保养；

②保养步骤参照首次；

③更换液压油量，要参照使用说明书中的指定标准。

c：二次保养之后

①若拖拉机作业环境较差，一般指北方旱田作业灰尘较大，工作300小时左右即需进行保养，保养步骤参照首次；

②若作业环境较好，一般指南方水田作业灰尘较小，可工作500小时左右再进行保养，保养步骤参照首次。

2、机具不能提升时，请参照如下步骤检查保养：

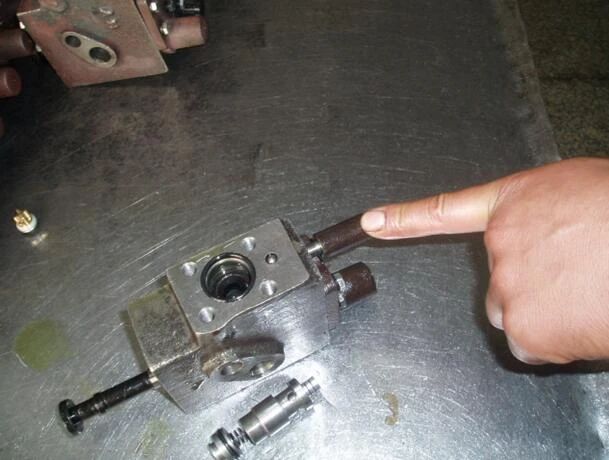

a：检查主控制阀状态。状态正常时则无需处理，若卡住请执行以下步骤：

①将主控制阀从分配器中取出；

②用煤油清洗主控制阀套孔及主控制阀；

③将主控制阀及主控制阀套用研磨膏对研；

④再次清洗干净，重新装配复原。

b：检查回油阀小头状态。状态正常时则无需处理，若卡住请执行以下步骤：

①将回油阀套及回油阀小头从分配器中取出；

②将回油阀小头从回油中轻轻的取出；

③用煤油清洗干净；

④用研磨膏对研，直到光滑没有毛刺为止；

⑤再次用煤油清洗干净；

⑥重新装配复原；

⑦如仍卡得过紧，请更换回油阀总成。

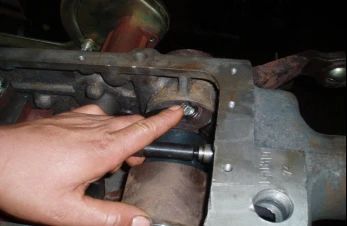

c：检查连接臂处M12螺母是否松动。若正常则无需处理，若松动请执行以下步骤：

①将提升臂调整到与提升器壳体底面成60°角的位置；

②将力调节推杆调整至使其头部与弹簧杆端部接触；

③将力调节杠杆的R面与主控制阀端面的距离调整至1.5mm；

④调整完毕后将螺母锁紧。

d：检查紧固位调节凸轮的M10×35螺栓是否过度松动或损坏。若正常则无需处理，如有上述现象，请执行以下步骤：

①请将力、位调节手柄放于垂直位置，使内提升臂与提升器壳体之间有5mm的间隙；

②转动位调节凸轮，使位调节杠杆总成的滚子接触；

③继续转动，直到使主控制阀自外伸位置向里推进取5mm，即中立位置；

④提升器总成侧面的截断阀杆已旋入提升器壳体内，使进入油缸的油路关闭；

⑤将截断阀旋出。

2、机具无法下降时，请参照如下步骤检查保养：

a：检查主控制阀是否卡住。若是，请参照不能提升时进行保养；

b：检查回油阀小头是否卡住。若是，请参照不能提升时进行保养；

c：检查下降速度调节阀是否旋入分配器壳体内。若是，请将提升器前面的手轮向逆时针方向逐渐旋出，直到农具得到合适的下降速度。

3、机具不能触地或耕深过浅时，请参照如下步骤检查保养：

①将手柄调到下降位置；

②将悬挂杆件卸下；

③将两提升臂压到最低位置；

④观察提升臂的下俯角，即测量提升器壳体底面与提升臂球形接头中心的垂直距离，当测量距离为47mm时，表明提升器能达到设计要求的下俯位置；

⑤将悬挂杆件装到农具上，调整上拉杆使之变短；

⑥若仍达不到效果，则说明悬挂杆件与农具不配套，需更换厂家提供的悬挂杆件。

三、保养后检查确认

1、启动拖拉机，操纵运转液压部件，观察运转是否正常。如果正常，恭喜您已完成本次液压系统的保养，让您爱机的液压系统恢复到最佳状态；

2、若仍存在异常，则针对发生异常部件重复相应的检查、保养步骤；

3、完成保养后，请对工具、量具、剩余辅料等进行收拾清理，物归原位，并将您的爱机停放在安全位置，妥善保管。
